Bomba magnética autoescorvante de aço inoxidável NMZ

Página inicial / Produtos / Bombas de acionamento magnético / Bomba magnética autoescorvante de aço inoxidável NMZ

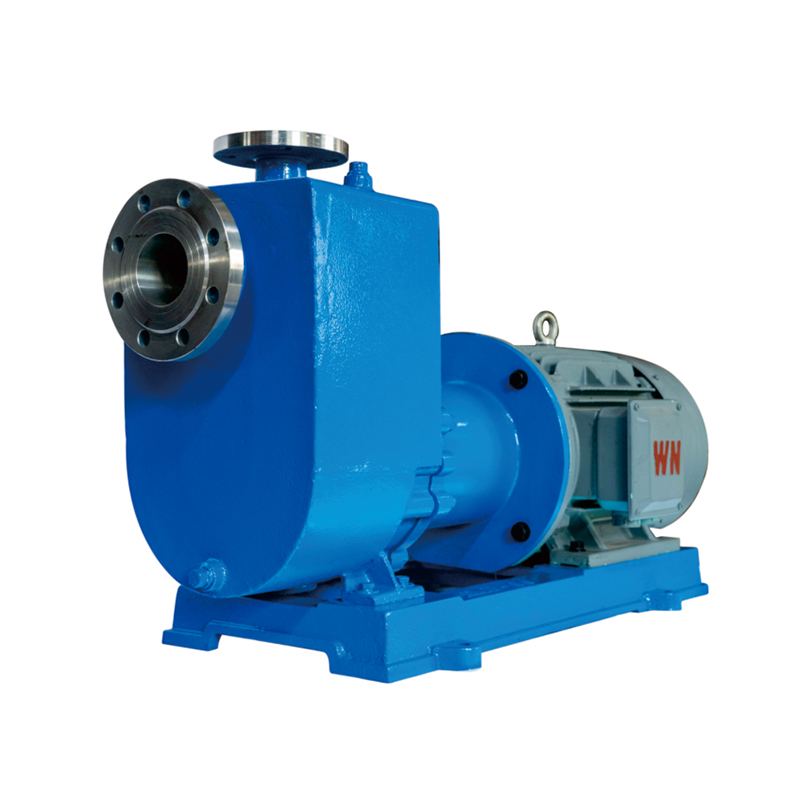

Bomba magnética autoescorvante de aço inoxidável NMZ
  • Bomba magnética autoescorvante de aço inoxidável NMZ

Bomba magnética autoescorvante de aço inoxidável NMZ

A bomba autoescorvante de acionamento magnético da série NMZ (conhecida como bomba autoescorvante magnética NMZ) é um novo tipo de bomba totalmente livre de vazamentos e resistente à corrosão desenvolvida por nossa empresa com base nas demandas atuais do usuário e do mercado, combinando as bombas de acionamento magnético existentes no mercado. Consiste principalmente em um motor, acoplamento magnético e bomba centrífuga resistente à corrosão, utilizando o acoplamento magnético para transmitir energia com vazamento zero. A principal característica é que quando o motor aciona o aço magnético externo do dispositivo de transmissão magnética para girar, o campo magnético passa pela folga e pela luva isoladora, agindo sobre o aço magnético interno, fazendo com que o eixo da bomba e o motor girem de forma síncrona, transmitindo torque sem contato. Na extremidade de entrada de energia do eixo da bomba, como o líquido é vedado dentro da luva isoladora estacionária sem vedações dinâmicas, são evitados os problemas comuns de vazamento, como funcionamento, ventilação, gotejamento e vazamento na indústria petroquímica, alcançando uma operação completa sem vazamentos.

Fabricado de acordo com os padrões API688 e HG/T2730, o tamanho da interface da bomba é compatível com a substituição de ZX, ZW e outros modelos de bombas químicas autoescorvantes, oferecendo boa compatibilidade, alta eficiência e baixa vibração.

Usa material de ímã permanente de neodímio ferro boro para os aços magnéticos internos e externos, oferecendo alta eficiência magnética e excelente resistência a altas temperaturas.

Projetado como tipo split de acordo com requisitos técnicos, com opção de adicionar dispositivos de isolamento para meios cristalinos.

A estrutura modular é muito fácil de desmontar e manter, reduzindo significativamente o conhecimento técnico exigido do pessoal de manutenção.

Pode ser equipado com protetor contra funcionamento a seco conforme solicitação do usuário para evitar danos causados ​​pelo funcionamento a seco.

Completamente livre de vazamentos, resolvendo completamente o problema de vazamento de bombas seladas e também o melhor substituto para bombas blindadas.

Aplicações:
Campos aplicáveis: Proteção ambiental, petróleo, indústria química, alimentos, biofarmacêuticos, geração de energia, metalurgia, aeroespacial e outras indústrias, como refinarias, fábricas de etileno, fábricas de processamento de gás natural, várias fábricas de produtos químicos, fábricas farmacêuticas, usinas de combustível nuclear, usinas nucleares, etc.

Processos aplicáveis: Líquidos limpos, inflamáveis, explosivos, voláteis, tóxicos, valiosos e outras situações onde nenhum vazamento é permitido e a contaminação do meio de vedação não é aceitável.

Materiais:
As peças de fluxo da bomba podem ser feitas de vários materiais resistentes à corrosão, como 304, 304L, 302, 321, 316, 316L, 904, liga de titânio, ligas à base de níquel, etc., de acordo com as condições de trabalho e requisitos do usuário. Projetos e fabricação especiais podem ser fornecidos com base em condições específicas.

Obtenha uma cotação
PRÉV：Bomba magnética vertical NQG-aço inoxidável
PRÓXIMO：NMQGD-Bomba magnética de aço inoxidável de alta temperatura
  • Descrição
  • Contate-nos

Campos de aplicação
Medicina biológica, petroquímica, mineração, metalurgia, impressão e tingimento têxtil, eletricidade, alimentos, fabricação de papel, galvanoplastia, tratamento de esgoto, tratamento de gases de combustão, novas energias, novos materiais e outras indústrias.

Uso da bomba
Aplicável ao transporte de meio de limpeza inflamável e explosivo volátil, venenoso e prejudicial, valioso e altamente corrosivo; Como qualquer concentração de ácido e álcali, sal, solvente, oxidante forte, etc.

Instrução de projeto
NMZ (bomba magnética de autoescorvamento) e NMZLEW (duas bombas magnéticas de escorvamento automático com isolamento térmico) são novas bombas magnéticas autoescorvantes sem vazamentos desenvolvidas por nossa empresa com base na bomba magnética NMQ. Esta série de bombas autoescorvantes é igual às peças comuns das bombas magnéticas NMQ.
O corpo da bomba é composto por uma câmara de sucção de líquido, uma câmara de armazenamento de líquido, uma voluta, um orifício de refluxo, uma câmara de separação gás-líquido e semelhantes. Esta bomba só precisa ser iniciada pela primeira vez e pode ser iniciada diretamente quando usada posteriormente. É adequado para ocasiões especiais, como poluição pesada e líquidos preciosos. Nos últimos anos, tem sido amplamente utilizado na descarga de bombas, o que pode evitar a trituração e esvaziamento a seco, sendo um produto ideal para descarga de bombas em áreas de tanques.

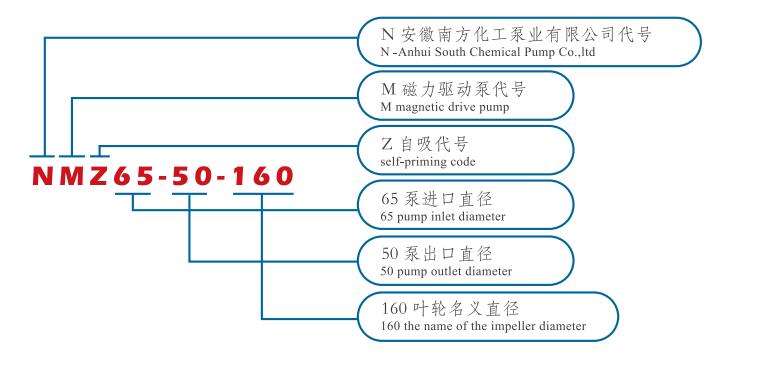

Modelo não Capacidade de Fluxo (m 3 /h) Cabeça da bomba (m) NPSH R Eficiência (%) Potência do eixo de água Potência do motor Velocidade de rotação Diâmetro (mm)
Entrada saída
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Condições de Trabalho

Calibre 20 - 300 mm
Temperatura operacional - 120°C - 320°C
Faixa de fluxo 3m³/h - 800m³/h
Alcance da cabeça 12,5m - 130m
Gama de materiais 304, 304L, 316L, 2205/904L, TA2, HC276
Padrão de projeto HG/T2730, SH/T3148, API685
