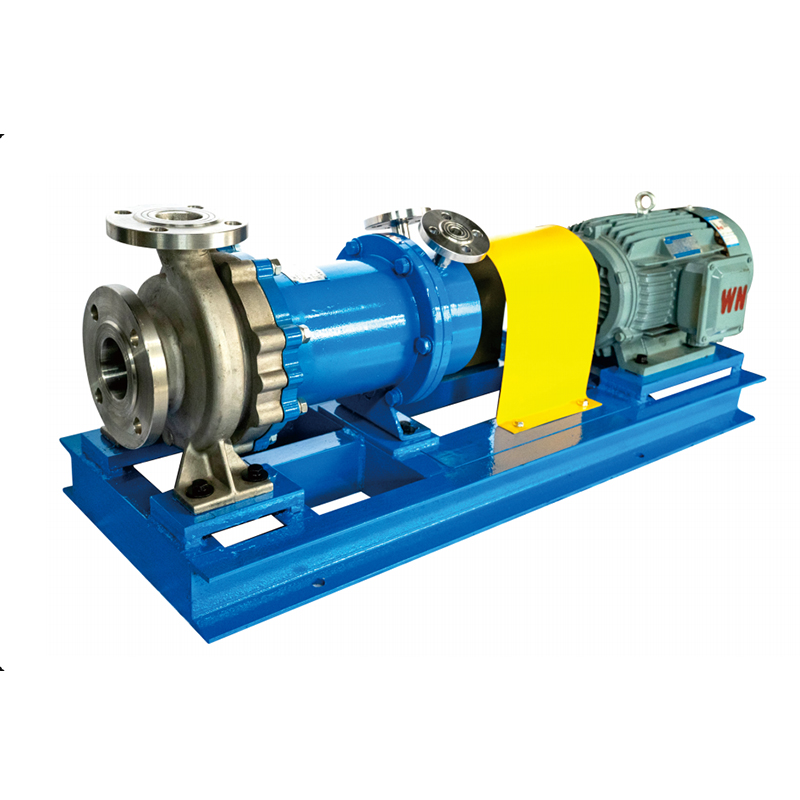

NMQGD-Bomba magnética de aço inoxidável de alta temperatura

Página inicial / Produtos / Bombas de acionamento magnético / NMQGD-Bomba magnética de aço inoxidável de alta temperatura
NMQGD-Bomba magnética de aço inoxidável de alta temperatura
  • NMQGD-Bomba magnética de aço inoxidável de alta temperatura

NMQGD-Bomba magnética de aço inoxidável de alta temperatura

A bomba magnética da série NMQ-G (conhecida como bomba magnética NMQ-G) é um produto de bomba magnética de alta temperatura e alta pressão desenvolvido por nossa empresa para a indústria química pesada. Esta série de bombas magnéticas utiliza ímãs resistentes a altas temperaturas que nunca serão desmagnetizados abaixo de 350°C. O par de fricção emprega tecnologia de compensação de temperatura, resolvendo efetivamente o problema de danos causados ​​pela expansão e contração térmica dos componentes da bomba. Além disso, os pares de fricção podem ser equipados com diferentes materiais com base nas condições operacionais. A manga de isolamento utiliza tecnologia avançada em forma de arco, tornando-a 1,2 vezes mais resistente à pressão do que as mangas de isolamento tradicionais. Várias configurações de caixa de rolamento garantem uma operação segura sob diferentes condições e temperaturas, e a estrutura modular facilita a manutenção para os usuários.

Projetadas de acordo com os padrões ISO2858 e HG/T2730, as dimensões da interface da bomba são compatíveis com a substituição de outras bombas químicas como IH e CZ, oferecendo boa intercambialidade, alta eficiência e baixa vibração.

Os ímãs internos e externos são feitos de materiais magnéticos permanentes de samário-cobalto, proporcionando alta eficiência magnética e forte resistência a altas temperaturas.

A estrutura modular é fácil de desmontar e manter, reduzindo significativamente os requisitos técnicos do pessoal de manutenção.

Os dispositivos de proteção contra funcionamento a seco podem ser configurados de acordo com os requisitos do usuário para evitar danos causados ​​pelo funcionamento a seco.

A bomba opera com prevenção absoluta de vazamentos, resolvendo completamente os problemas de vazamento comuns em bombas seladas, tornando-a a melhor alternativa às bombas blindadas.

Aplicações:
Campos aplicáveis: Proteção ambiental, petroquímica, alimentícia, biofarmacêutica, geração de energia, metalurgia de mineração, impressão e tingimento têxtil, aeroespacial e outras indústrias, como refinarias, fábricas de etileno, fábricas de processamento de gás natural, diversas fábricas de produtos químicos, fábricas farmacêuticas, usinas de combustível nuclear, usinas nucleares, etc.

Processos Aplicáveis: Líquidos limpos, inflamáveis, explosivos, voláteis, tóxicos, de alta temperatura, de alta pressão, preciosos e outros meios que exijam prevenção de vazamentos, onde a contaminação do meio por vedações não é permitida.

Materiais: Os componentes de fluxo da bomba podem ser feitos de vários materiais resistentes à corrosão com base nas condições operacionais e requisitos do usuário, como 304, 304L, 302, 321, 316, 316L, 904, ligas de titânio, Hastelloy, ligas à base de níquel, etc.

Obtenha uma cotação
PRÉV：Bomba magnética autoescorvante de aço inoxidável NMZ
PRÓXIMO：Bomba magnética de preservação de calor em aço inoxidável NMQ-W
  • Descrição
  • Contate-nos

Campos de aplicação
Medicina biológica, petroquímica, mineração, metalurgia, impressão e tingimento têxtil, eletricidade, alimentos, fabricação de papel, galvanoplastia, tratamento de esgoto, combustão
tratamento de gás, novas energias, novos materiais e outras indústrias.

Uso da bomba
Aplicável ao transporte de meio de limpeza inflamável e explosivo volátil, venenoso e prejudicial, valioso e altamente corrosivo; Como qualquer concentração de ácido e álcali, sal, solvente, oxidante forte, etc.

Instrução de projeto
Bomba magnética de aço inoxidável de alta temperatura, NMQG para resistência a temperaturas abaixo de 200 C, NMQGD para resistência a temperaturas entre 200 C e 320 C, é um novo tipo de bomba resistente à corrosão sem vazamentos de alta temperatura desenvolvida por nossa empresa de acordo com o usuário atual e a demanda do mercado, combinada com a bomba magnética existente no mercado. O design estrutural exclusivo do NMQGD evita a falha de componentes devido à expansão térmica em altas temperaturas.

Modelo não Capacidade de vazão (m³/h) Cabeça da bomba (m) NPSH R Eficiência (%) Potência do eixo de água (kW) Potência do motor (kW) Velocidade de rotação (r/min) Diâmetro (mm)
Entrada Saída
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.97 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.86 55 1450 150 125
200-150-250 400 20 3.2 66 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Condições de Trabalho

Calibre 20 - 300 mm
Temperatura operacional - 120°C - 320°C
Faixa de fluxo 3m³/h - 800m³/h
Alcance da cabeça 12,5m - 130m
Gama de materiais 304, 304L, 316L, 2205/904L, TA2, HC276
Padrão de projeto HG/T2730, SH/T3148, API685
