Bomba de acionamento magnético revestida IMD-FT

Página inicial / Produtos / Bombas de acionamento magnético / Bomba de acionamento magnético revestida IMD-FT

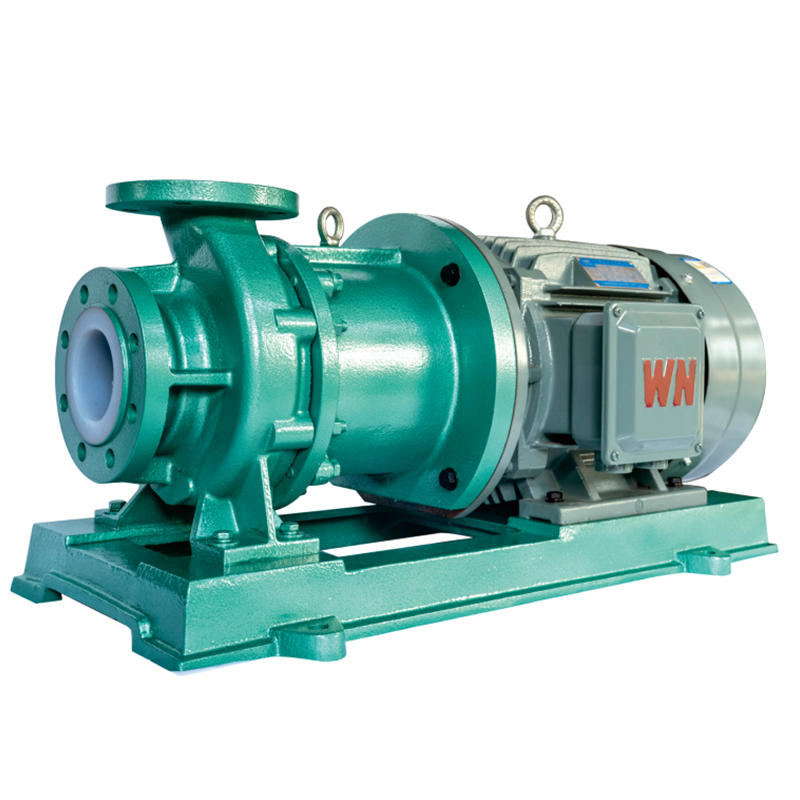

Bomba de acionamento magnético revestida IMD-FT
  • Bomba de acionamento magnético revestida IMD-FT

Bomba de acionamento magnético revestida IMD-FT

A bomba IMD é uma bomba de acionamento magnético de plástico com flúor de alta potência e alta elevação. O projeto e as dimensões de instalação da bomba estão de acordo com os padrões internacionais ISO. Todas as especificações contam com acoplamento direto do motor, apoiado em suporte intermediário, com estrutura compacta que permite fácil desmontagem. Os componentes principais são feitos de aço F46 revestido, proporcionando alta resistência ao corpo da bomba. Os ímãs internos e externos são feitos de material magnético de alto desempenho, "Neodímio Ferro Boro", e a luva de isolamento é feita de materiais não metálicos importados, reduzindo significativamente a perda de corrente magnética parasita. Esta bomba é capaz de transportar meios corrosivos de alta concentração com densidade superior a 1,9t/m3.

O método de acionamento é um acionamento magnético indireto, sem contato, com isolamento completo entre os ímãs internos e externos por meio da luva de isolamento. Isto garante que a câmara da bomba esteja totalmente vedada, eliminando vazamentos e evitando qualquer poluição do ambiente de trabalho. É especialmente adequado para o transporte de meios altamente ácidos, alcalinos, oxidativos, inflamáveis, explosivos, tóxicos e voláteis. A bomba magnética da série IMD, com seu excelente desempenho e preço acessível, tornou-se a primeira escolha para usuários que substituem bombas magnéticas importadas caras e de difícil fornecimento em muitos projetos.

Aplicativos
A bomba magnética da série IMD, com vazão de 6-120m³/h e altura manométrica de 15-40m, é adequada para o transporte de meios químicos altamente corrosivos, inflamáveis, tóxicos e voláteis.
Temperatura de operação: -20 a 100°C; a bomba está proibida de funcionar a seco.

Recursos de projeto:
1. Projeto de prevenção de vazamentos e princípio de funcionamento
A bomba elimina a necessidade de vedações de eixo utilizando acoplamento magnético para acionamento indireto, eliminando problemas de vazamento e evitando a poluição do ambiente de trabalho.
As peças de fluxo da bomba são feitas de “liga fluoroplástica”, permitindo o transporte contínuo de qualquer concentração de ácidos, álcalis, oxidantes fortes e outros meios corrosivos sem danos.
A unidade de acionamento utiliza um acoplamento magnético permanente montado diretamente no eixo do motor. A câmara da bomba é totalmente vedada e o impulsor gira através de um acoplamento magnético. Este design é compacto, seguro e eficiente em termos energéticos.
2. Estrutura durável do corpo da bomba
Enquanto as peças de contato com o líquido são feitas de fluoroplástico, a carcaça do corpo da bomba é feita de material metálico, permitindo que o corpo da bomba suporte o peso da tubulação e os impactos mecânicos.

Obtenha uma cotação
PRÉV：Bomba de acionamento magnético autoescorvante de plástico com flúor revestido com ZMD
PRÓXIMO：IME-FT A quarta geração de bomba magnética revestida de flúor de alta eficiência e economia de energia
  • Descrição
  • Contate-nos

Campos de aplicação
Medicina biológica, petroquímica, mineração, metalurgia, impressão e tingimento têxtil, eletricidade, alimentos, fabricação de papel, galvanoplastia, tratamento de esgoto, gases de combustão
tratamento, novas energias, novos materiais e outras indústrias.

Uso da bomba
Aplicável ao transporte de meio de limpeza inflamável e explosivo volátil, venenoso e prejudicial, valioso e altamente corrosivo; Como qualquer. concentração de ácido e álcali, sal, solvente, oxidante forte, etc.

Instrução de projeto
A bomba de acionamento magnético revestida IMD-FT é um produto de bomba magnética de plástico de flúor revestido IMD com base na experiência técnica de longo prazo da empresa
acumulação e referência à avançada tecnologia estrangeira e pesquisa e desenvolvimento de bombas magnéticas de economia de energia altamente eficientes. A aparência da bomba e as dimensões de instalação estão de acordo com os padrões internacionais ISO para projeto e produção, todas as especificações do motor são semelhantes a uma associação direta, suportadas por um suporte intermediário, pequeno volume e desmontagem conveniente; Fora da luva usando plástico de flúor com molde inteiro, adicione o fortalecimento da moldagem de material compósito não metálico, para aumentar a resistência à pressão do espaçador e eliminar a perda de corrente parasita magnética. Características de desempenho da bomba para pequeno fluxo alto hm, transportando densidade maior que 1,9 t/m3 meio corrosivo forte. Esta série de excelente desempenho e alta proporção de bomba magnética tornou-se um substituto importado da primeira seleção de bomba magnética.

Com motoR secundáRio n=2900r/min Pressão de projeto: 1,6Mpa

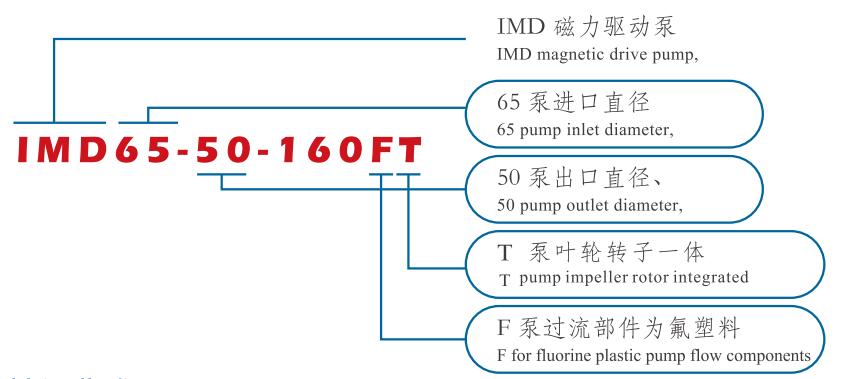

Modelo não Capacidade de vazão (m³/h) Cabeça da bomba (m) Eficiência (%) Potência do motor (kW) NPSH r (m) Diâmetro (mm) Velocidade de rotação
Entrada saída
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


Com motor de quatro estágios n=1450r/min Pressão de projeto: 1,6Mpa

Modelo não Capacidade de vazão (m³/h) Cabeça da bomba (m) Eficiência (%) Potência do motor (kW) NPSH r (m） Diâmetro (mm) Velocidade de rotação
Entrada saída
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

Condições de Trabalho

Diâmetro da bomba 32mm - 300mm
Temperatura de trabalho - 20°C - 180°C
Faixa de capacidade de fluxo 3m³/h - 800m³/h
Faixa de cabeçote da bomba 15m - 125m
Gama de Materiais Forrado - em FEP(F46), PFA
Padrão projetado HG/T2730、SH/T3148、API685
