Bomba magnética de aço inoxidável com acoplamento direto NMQ

Página inicial / Produtos / Bombas de acionamento magnético / Bomba magnética de aço inoxidável com acoplamento direto NMQ

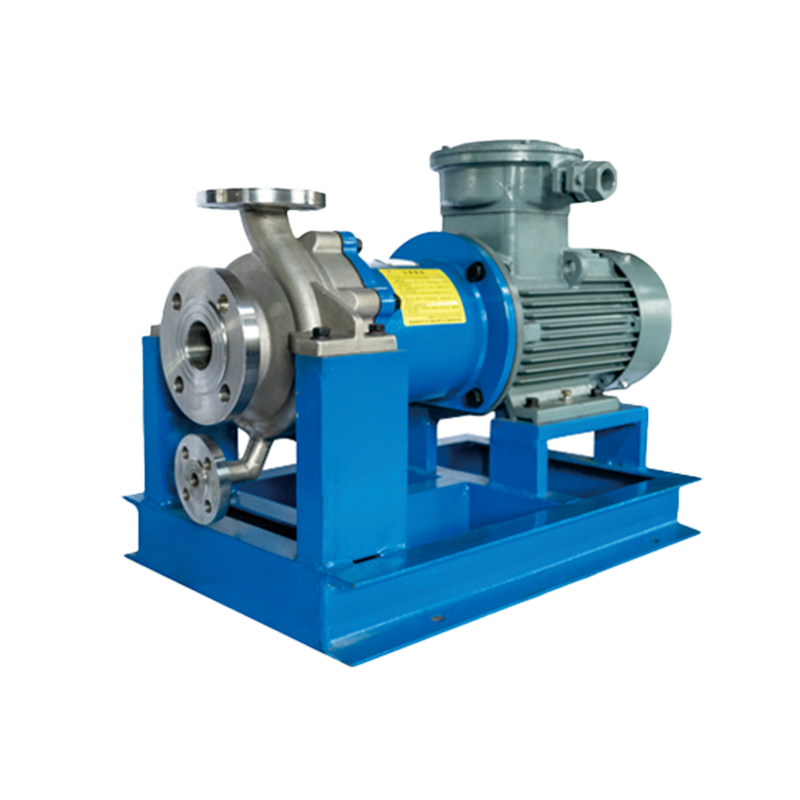

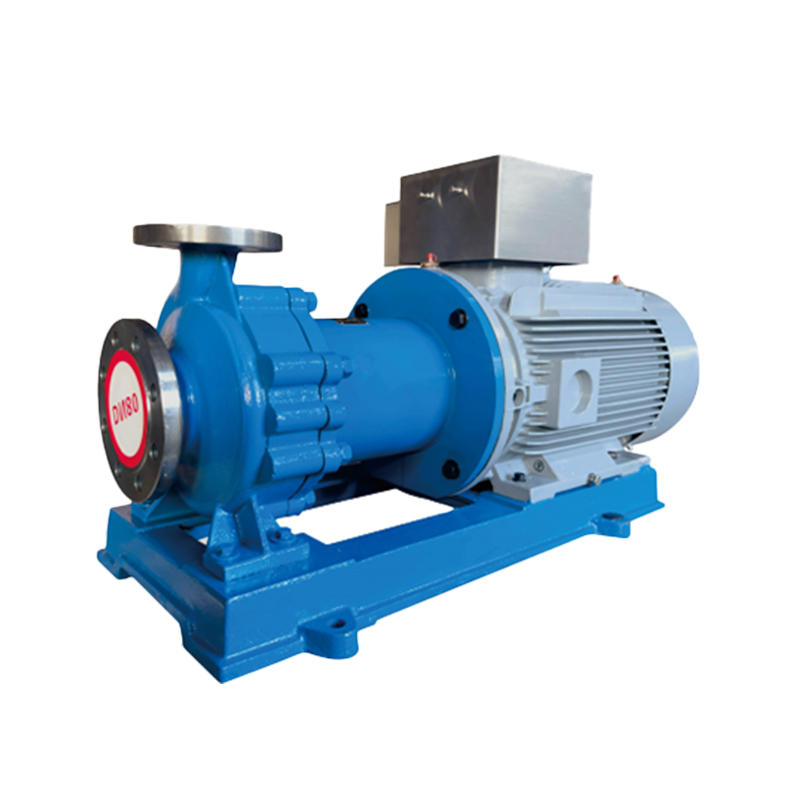

Bomba magnética de aço inoxidável com acoplamento direto NMQ
  • Bomba magnética de aço inoxidável com acoplamento direto NMQ
  • Bomba magnética de aço inoxidável com acoplamento direto NMQ

Bomba magnética de aço inoxidável com acoplamento direto NMQ

A bomba centrífuga de acionamento magnético da série NMQ (conhecida como bomba magnética NMQ) é um novo tipo de bomba completamente à prova de vazamentos e resistente à corrosão desenvolvida por nossa empresa com base nas demandas atuais dos usuários e do mercado, com base nas bombas magnéticas existentes no mercado. Consiste principalmente em um motor, acoplador magnético e bomba centrífuga resistente à corrosão, com energia transmitida através do acoplador magnético, garantindo nenhum vazamento. A principal característica é que quando o motor aciona o aço magnético externo da unidade de acionamento magnético para girar, o campo magnético passa pela folga e pela luva de isolamento, agindo sobre o aço magnético interno, fazendo com que o eixo da bomba gire de forma síncrona com o motor, transferindo torque sem contato. Na extremidade de entrada de energia do eixo da bomba, o líquido é vedado dentro da luva de isolamento estacionária, eliminando a necessidade de vedações dinâmicas, evitando assim problemas de vazamento comuns na indústria petroquímica e conseguindo uma prevenção completa de vazamentos.

Projetadas de acordo com os padrões ISO2858 e HG/T2730, as dimensões da interface da bomba são compatíveis com a substituição de bombas químicas como IH e CZ, oferecendo boa intercambialidade, alta eficiência e baixa vibração.

Os ímãs internos e externos são feitos de materiais magnéticos permanentes de neodímio, ferro, boro ou samário-cobalto, proporcionando alta eficiência magnética e forte resistência a altas temperaturas.

A bomba pode ser projetada em configurações de acoplamento direto e split de acordo com os requisitos técnicos, com dispositivos de isolamento disponíveis para meios de cristalização.

A estrutura modular é fácil de desmontar e manter, reduzindo significativamente os requisitos profissionais do pessoal de manutenção.

Os dispositivos de proteção contra funcionamento a seco podem ser configurados de acordo com os requisitos do usuário para evitar danos causados ​​pelo funcionamento a seco.

A bomba opera com prevenção absoluta de vazamentos, resolvendo completamente os problemas de vazamento comuns em bombas seladas, tornando-a a melhor alternativa às bombas blindadas.

Aplicações:
Campos aplicáveis: Proteção ambiental, petroquímica, alimentícia, biofarmacêutica, geração de energia, metalurgia, aeroespacial e outras indústrias, como refinarias, fábricas de etileno, fábricas de processamento de gás natural, diversas fábricas de produtos químicos, fábricas farmacêuticas, usinas de combustível nuclear, usinas nucleares, etc.

Processos Aplicáveis: Líquidos limpos, inflamáveis, explosivos, voláteis, tóxicos, preciosos e outros meios que exijam prevenção de vazamentos, onde a contaminação do meio por vedações não é permitida.

Materiais: Os componentes de fluxo da bomba podem ser feitos de vários materiais resistentes à corrosão com base nas condições operacionais e requisitos do usuário, como 304, 304L, 302, 321, 316, 316L, 904, ligas de titânio, ligas à base de níquel, etc.

Obtenha uma cotação
PRÉV：Bomba magnética NMQL-aço inoxidável
PRÓXIMO：Bomba centrífuga de acionamento magnético com isolamento duplo tipo NMLEW
  • Descrição
  • Contate-nos

Campos de aplicação
Medicina biológica, petroquímica, mineração, metalurgia, impressão e tingimento têxtil, eletricidade, alimentos, fabricação de papel, galvanoplastia, tratamento de esgoto, combustão
tratamento de gás, novas energias, novos materiais e outras indústrias.

Uso da bomba
Aplicável ao transporte de inflamáveis e explosivos voláteis, venenosos e prejudiciais, valiosos e altamente. meio de limpeza corrosivo; Como qualquer concentração de ácido e álcali, sal, solvente, oxidante forte, etc.

Instrução de projeto
A bomba magnética de aço inoxidável da série NMQ é um novo tipo de bomba magnética de alta eficiência melhorada em relação à bomba magnética de metal COB padrão. O
O circuito magnético combinado pull-push líder internacional é adotado e o design é otimizado. O torque magnético é aumentado em 15% sob o mesmo
tamanho. A luva de isolamento pode ser feita de HC276, TA2 e outros materiais, o que reduz bastante a perda causada por correntes parasitas magnéticas. O excelente
o modelo hidráulico melhora a eficiência de toda a máquina em 3-8 pontos percentuais. É apoiado por rolamentos deslizantes duplos e funciona suavemente. Quando
a temperatura está abaixo de 100 "C, o material magnético Nd-Fe-B com o maior produto de energia magnética e o material magnético samário-cobalto com
resistência a altas temperaturas de 100 C -320 C são selecionadas. O produto possui alta compatibilidade, padronização e universalidade.

Modelo não Capacidade de vazão （m³/h） Cabeça da bomba (m) NPSH R (m) Eficiência (%) Potência do eixo (kW) Potência do motor (kW) Velocidade de rotação (r/min) Diâmetro (mm)
Entrada saída
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50

Modelo não Capacidade de vazão (m³/h) Cabeça da bomba (m) NPSHr (m) Eficiência (%) Potência do eixo de água (kW) Potência do motor (kW) Velocidade de rotação (r/min) Diâmetro (mm)
Entrada Saída
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Condições de Trabalho

Calibre 20 - 300 mm
Temperatura operacional - 120°C - 320°C
Faixa de fluxo 3m³/h - 800m³/h
Alcance da cabeça 12,5m - 130m
Gama de materiais 304,304L,316L,2205/904L,TA2,Hc276
Padrão de projeto HG/T2730,SH/T3148,API685
