Campos de aplicação
Medicina biológica, petroquímica, mineração, metalurgia, impressão e tingimento têxtil, eletricidade, alimentos, fabricação de papel, galvanoplastia, tratamento de esgoto, gases de combustão
tratamento, novas energias, novos materiais e outras indústrias.
Uso da bomba
Aplicável ao transporte de meio de limpeza inflamável e explosivo volátil, venenoso e prejudicial, valioso e altamente corrosivo; Como qualquer concentração de ácido e álcali, sal, solvente, oxidante forte, etc.
Instrução projetada
A quarta geração da bomba magnética revestida de flúor é baseada no acúmulo técnico de longo prazo da empresa e na tecnologia avançada estrangeira para referência ao projeto e desenvolvimento de uma bomba magnética de alta eficiência e economia de energia. Em cooperação com Hefei, a Universidade de Tecnologia, por meio da ANSYS e CFD, auxiliou no projeto e otimizou repetidamente o tamanho hidráulico para aumentar a eficiência em 5 a 8 pontos percentuais em comparação com o padrão nacional. A luva reforçada é feita de fibra de carbono, o que elimina a influência das correntes parasitas magnéticas e proporciona melhor resistência à pressão e temperatura. Todas as especificações possuem duas estruturas do tipo de conexão direta do motor e do tipo split. O excelente desempenho e alto custo desta série de bombas magnéticas tornaram-se a primeira escolha para substituir bombas magnéticas importadas
Com motoR secundáRio n=2900r/min Pressão de projeto: 1,6Mpa

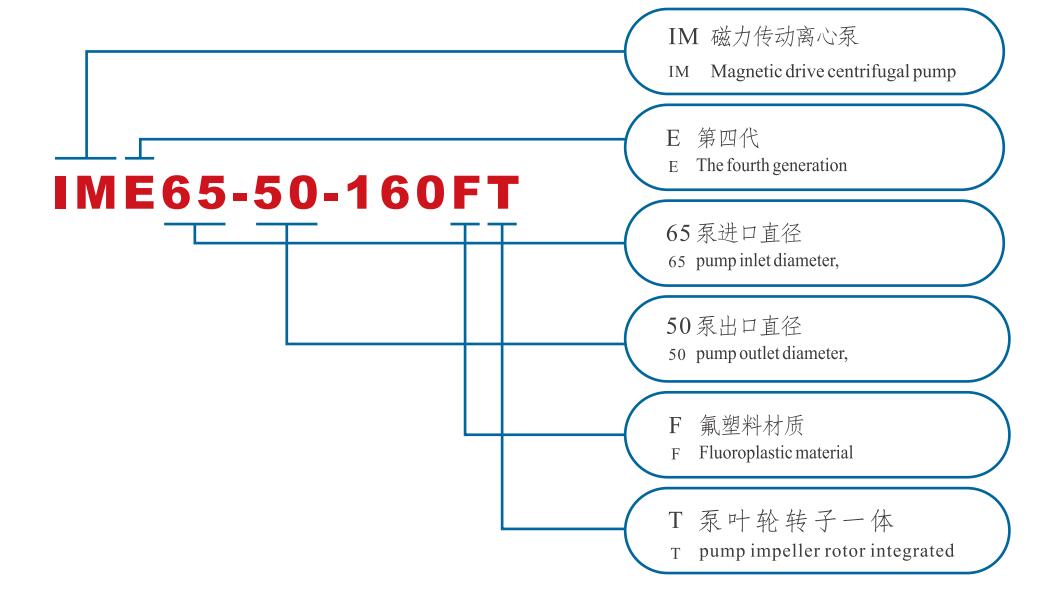

| Modelo não | Capacidade de vazão (m³/h) | Cabeça da bomba (m) | Eficiência (%) | Potência do motor (kW) | NPSH r (m) | Diâmetro (mm) | Velocidade de rotação | |
| Entrada | saída | |||||||
| IME50-32-125 | 12.5 | 20 | 51 | 2.2 | 3 | 50 | 32 | |
| IME50-32-160 | 12.5 | 32 | 56 | 3 | 3 | 50 | 32 | |
| IME50-32-200 | 12.5 | 50 | 45 | 5.5 | 3 | 50 | 32 | |
| IME50-32-250 | 12.5 | 80 | 35 | 11 | 3 | 50 | 32 | |
| IME65-50-125 | 25 | 20 | 62 | 3 | 3.5 | 65 | 50 | |
| IME65-50-160 | 25 | 32 | 60 | 5.5 | 3.5 | 65 | 50 | |
| IME65-40-200 | 25 | 50 | 55 | 11 | 3.5 | 65 | 40 | |
| IME65-40-250 | 25 | 80 | 40 | 22 | 3.8 | 65 | 40 | |
| IME80-65-125 | 50 | 20 | 70 | 5.5 | 4 | 80 | 65 | |
| IME80-65-160 | 50 | 32 | 69 | 11 | 4 | 80 | 65 | 2900 |
| IME80-50-200 | 50 | 50 | 62 | 15 | 4 | 80 | 50 | |
| IME80-50-250 | 50 | 80 | 60 | 30 | 4.5 | 80 | 50 | |
| IME100-80-125 | 100 | 20 | 71 | 11 | 4.5 | 100 | 80 | |
| IME100-80-160 | 100 | 32 | 65 | 18.5 | 4.5 | 100 | 80 | |
| IME100-65-200 | 100 | 50 | 65 | 30 | 4.5 | 100 | 65 | |
| IME100-65-250 | 100 | 80 | 65 | 45 | 4.5 | 100 | 65 | |
| IME100-80-315 | 100 | 125 | 55 | 90 | 5 | 100 | 80 | |
| IME125-100-160 | 160 | 32 | 65 | 30 | 5 | 125 | 100 | |
| IME125-100-200 | 160 | 50 | 70 | 37 | 5.5 | 125 | 100 | |
Com motor de quatro estágios n=1450r/min Pressão de projeto: 1,6Mpa
| Modelo não | Capacidade de vazão (m³/h) | Cabeça da bomba (m) | Eficiência (%) | Potência do motor (kW) | NPSH r (m) | Diâmetro (mm) | Velocidade de rotação | |
| Entrada | saída | |||||||
| IME50-32-125 | 6.3 | 5 | 44 | 0.55 | 2 | 50 | 32 | |
| IME50-32-160 | 6.3 | 8 | 49 | 0.55 | 2 | 50 | 32 | |
| IME50-32-200 | 6.3 | 12.5 | 38 | 1.1 | 2 | 50 | 32 | |
| IME50-32-250 | 6.3 | 20 | 28 | 1.5 | 2 | 50 | 32 | |
| IME65-50-125 | 12.5 | 5 | 56 | 0.55 | 2 | 65 | 50 | |
| IME65-50-160 | 12.5 | 8 | 55 | 1.1 | 2 | 65 | 50 | |
| IME65-40-200 | 12.5 | 12.5 | 50 | 1.5 | 2 | 65 | 40 | |
| IME65-40-250 | 12.5 | 20 | 35 | 3 | 2 | 65 | 40 | |
| IME80-65-125 | 25 | 5 | 68 | 1.1 | 2.5 | 80 | 65 | |
| IME80-65-160 | 25 | 8 | 67 | 1.5 | 2.5 | 80 | 65 | 1450 |
| IME80-50-200 | 25 | 12.5 | 60 | 2.2 | 2.5 | 80 | 50 | |
| IME80-50-250 | 25 | 20 | 58 | 5.5 | 2.5 | 80 | 50 | |
| IME100-80-125 | 50 | 5 | 70 | 1.5 | 2.5 | 100 | 80 | |
| IME100-80-160 | 50 | 8 | 64 | 2.2 | 2.5 | 100 | 80 | |
| IME100-65-200 | 50 | 12.5 | 64 | 5.5 | 2.5 | 100 | 65 | |
| IME100-65-250 | 50 | 20 | 64 | 7.5 | 2.5 | 100 | 65 | |
| IME100-80-315 | 50 | 32 | 50 | 11 | 2.5 | 100 | 80 | |
| IME125-100-160 | 100 | 8 | 63 | 5.5 | 2.8 | 125 | 100 | |
| IME125-100-200 | 100 | 12.5 | 68 | 11 | 2.8 | 125 | 100 | |
| IME125-100-250 | 100 | 20 | 72 | 15 | 3 | 125 | 100 | |
| IME125-100-315 | 100 | 32 | 65 | 18.5 | 3 | 125 | 100 | |
| IME125-100-400 | 100 | 50 | 62 | 30 | 3.4 | 125 | 100 | |
| IME150-125-250 | 200 | 20 | 48 | 30 | 3.6 | 150 | 125 | |
| IME150-125-315 | 200 | 32 | 70 | 30 | 4.1 | 150 | 125 | |
| IME150-125-400 | 200 | 50 | 65 | 55 | 4.1 | 150 | 125 | |
| IME200-150-250 | 400 | 20 | 65 | 45 | 4.5 | 200 | 150 | |
| IME200-150-315 | 400 | 32 | 70 | 75 | 4.5 | 200 | 150 | |
| IME200-150-400 | 400 | 50 | 66 | 110 | 5 | 200 | 150 | |
| IME250-200-315 | 650 | 32 | 53 | 132 | 6.5 | 250 | 200 | |
| IME300-250-315 | 1000 | 32 | 70 | 185 | 6.5 | 300 | 250 | |
Condições de Trabalho
| Diâmetro da bomba | 32 - 300 mm |
| Temperatura de trabalho | - 20°C - 180°C |
| Faixa de capacidade de fluxo | 3m³/h - 800m³/h |
| Faixa de cabeçote da bomba | 15m - 125m |
| Gama de Materiais | FEP revestido (F46), PFA. |
| Padrão projetado | HG/T2730、SH/T3148、API685 |
